ВАЛДАЙ-ОРГАНИК

  • УСТАНОВКА ПРЕДВАРИТЕЛЬНОЙ ОЧИСТКИ СТОЧНЫХ ВОД ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ
  • КОМПЛЕКСНАЯ ОЧИСТКА ДО НОРМ СБРОСА В ГОРОДСКУЮ КАНАЛИЗАЦИЮ ИЛИ БИОЛОГИЧЕСКИЕ ОЧИСТНЫЕ СООРУЖЕНИЯ
  • КОРОТКИЕ СРОКИ МОНТАЖНЫХ РАБОТ
  • ПУСКОНАЛАДОЧНЫЕ И СЕРВИСНЫЕ РАБОТЫ
  • ОБЛАСТЬ ПРИМЕНЕНИЯ:

    - ЦЕХА УБОЯ И ПЕРВИЧНОЙ ПЕРЕРАБОТКИ

    - МЯСОКОМБИНАТЫ И ПТИЦЕФАБРИКИ

    - МАСЛОЖИРОВЫЕ КОМБИНАТЫ

    - МОЛОЧНАЯ ПРОМЫШЛЕННОСТЬ

    - РЫБОКОМБИНАТЫ



ЭФФЕКТИВНОСТЬ УСТАНОВКИ: ПОКАЗАТЕЛИ ИСХОДНОГО СТОКА И КАЧЕСТВО ОЧИСТКИ

Показатель Единица измерения До очистки После очистки
 Взвешенные вещества м/л 10 000 300
 Жиры мг/л 10 000 50
 БПКполн. мгО2 15 000 350
ХПК мгО2 25 000 500



Оrgano-flot —  новейшая технология удаления из сточных вод органических нерастворимых примесей. Эффективность до 90% при минимальных эксплуатационных затратах.



МОДЕЛЬНЫЙ РЯД

Модель комплекса Артикул Q, м3 Q, м3/сутки Модификации
 Валдай-ОРГАНИК-1 30.29.01 1 24 Посмотреть 6 модификаций
 Валдай-ОРГАНИК-2,5 30.29.02 2,5 60 Посмотреть 6 модификаций
 Валдай-ОРГАНИК-5 30.29.03 5 120 Посмотреть 6 модификаций
 Валдай-ОРГАНИК-10 30.29.04 10 240 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-15 30.29.05 15 360 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-20 30.29.06 20 480 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-25 30.29.07 25 600 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-32,5 30.29.08 32,5 780 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-40 30.29.09 40 960 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-50 30.29.10 50 1 200 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-65 30.29.11 65 1 560 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-80 30.29.12 80 1 920 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-100 30.29.13 100 2 400 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-130 30.29.14 130 3 120 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-160 30.29.15 160 3 840 Посмотреть 5 модификаций
 Валдай-ОРГАНИК-200 30.29.16 200 4 800 Посмотреть 5 модификаций



КОМПЛЕКТАЦИЯ ОЧИСТНЫХ СООРУЖЕНИЙ ВАЛДАЙ-ОРГАНИК

Состав установки Описание типовой установки Варианты модификаций
 Сборное модульное здание Здание состоит из одного и более составных утепленных модулей. Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением.
Сооружение рассчитывается для требуемой климатической зоны
Параметры здания по пожарно-техническим характеристикам (в соответствии с СП 2.13130.2009)
Категория по пожарной опасности — Д
Степень огнестойкости — IV
Класс конструктивной пожарной опасности — С0
Класс функциональной пожарной опасности — Ф5.1
  • Толщина сендвич панелей
  • Цветовые решения
  • Тип отопления
  • Степень огнестойкости
  • Для комплексов производительностью 100 м3/час и более предлагается вариант монтажа в быстровозводимом здании (высота помещения 3,6 м и более)
 Механическая очистка Барабанное сито
  • Установка предварительной очистки «КОМБИ»
  • Механическая роторная решетка — МРР
  • Мешочный безнапорный фильтр — МБФ

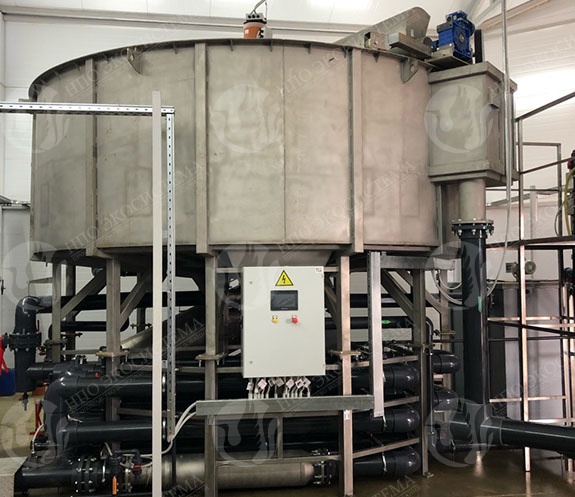

 Флотатор Флотационная емкость из листовой стали, толщиной 4 мм
Система сатурации – нерж. сталь
Трубопроводная обвязка — ПВХ
  • Материал исполнения флотатора
  • Материал исполнения трубопроводов
  • Электроприводная арматура
 Флокулятор трубный Стальная рама, трубы ПВХ, 2 камеры смешения
  • Материал исполнения трубопроводов
  • Количество камер смешения

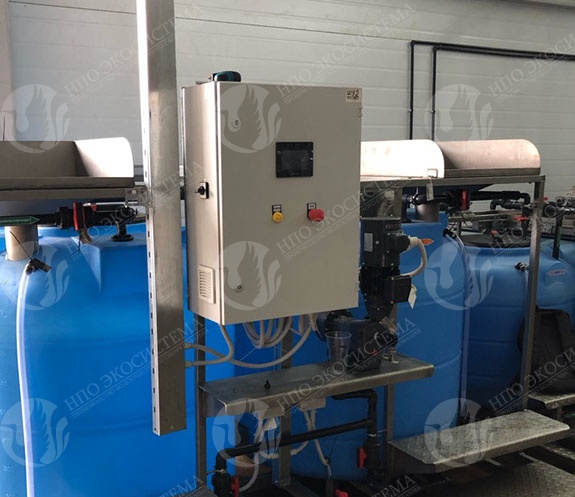

 Установка приготовления и дозирования реагентов Рама из нержавеющей стали AISI304
2 емкости из ПНД
2 электромешалки
2 насоса-дозатора с обвязкой ПВХ
Арматура с ручным приводом
Комплект КИП
  • Наличие/отстутствие
  • Количество емкостей и мешалок
  • Количество насосов — дозаторов
  • Электроприводная арматура
 Блок подачи воды Емкость из листовой стали, толщиной 4 мм
Насос из нержавеющей стали
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
  • Наличие/отсутствие
  • Материал емкости и трубопроводов
  • Электроприводная арматура
 Установка корректировки рН Рама из нержавеющей стали AISI304
Емкость с электромешалкой, насос-дозатор с обвязкой ПВХ
Арматура с ручным приводом
Датчик рН
  • Наличие/отстутствие
  • Количество емкостей материал емкостей: ПНД, нерж. сталь
  • Тип датчика рН: проточный, погружной

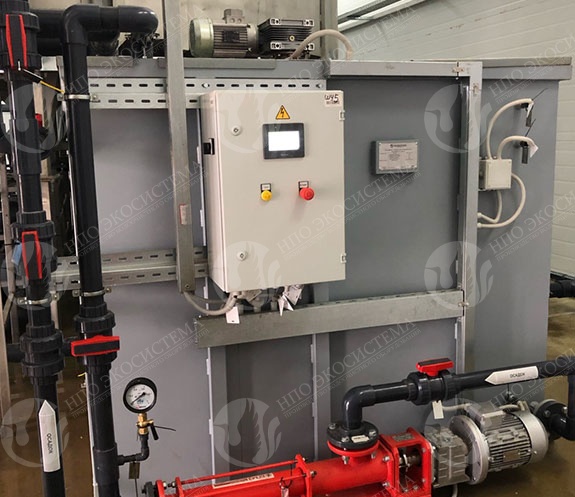

 Блок обезвоживания шлама Обезвоживание осадка для дальнейшей транспортировки и хранения
  • Наличие/отсутствие
  • Мешковый обезвоживатель
  • Шнековый обезвоживатель
 Блок приема и гашения флотопены Емкость из листовой стали, толщиной 4 мм
Трубопроводная обвязка – ПВХ
Арматура с ручным приводом
  • Наличие/отсутствие
  • Материал исполнения емкости и трубопроводов
  • Электроприводная арматура
 Комплект трубопроводов и запорно-регулирующей арматуры В пределах 100 мм от границы контейнера
Материал — сталь, ПВХ
Тип запорной арматуры – ручная
  • Материал исполнения трубопроводов
  • Электроприводная арматура
 Комплект силовых и управляющих кабелей Комплект силовых и управляющих кабелей, подключенных к локальным потребителям.
Кабеленесущие конструкции

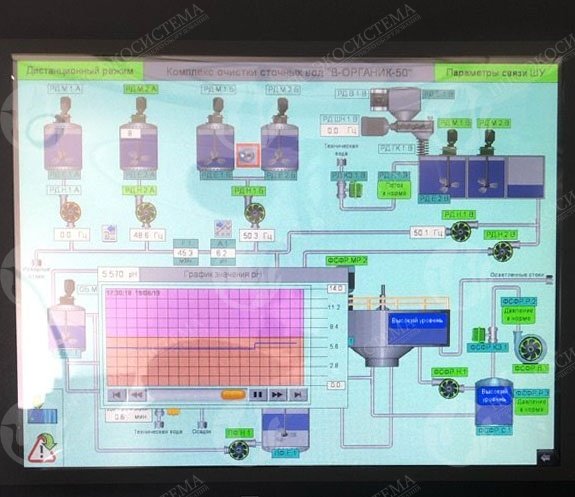

 Шкаф управления Ручное и автоматическое управление электропотребителями
  • Тип контроллера
  • Марка контроллера
  • Взрывозащищенное исполнение
 Комплект КИП Расходомер, датчики уровня в емкостях, датчики давления, манометры
  • Типы приборов
  • Марки приборов
  • Взрывозащищенное исполнение



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Наименование Описание Преимущества
Мешковый обезвоживатель осадка с насосом подачи (винтовым)
  • Смонтирован в контейнере и подключен к электропитанию
  • Трубопроводная обвязка с ручной арматурой в комплекте
Снижение в 15-20 раз объема образующегося шлама
Шнековый обезвоживатель осадка с насосом подачи (винтовым)
  • Смонтирован в контейнере и подключен к электропитанию
  • Трубопроводная обвязка с ручной арматурой в комплекте
Автоматизированное решение для больших производительностей. Снижение объема в 15-20 раз
Запорная арматура с электроприводом на линии сброса осадка с флотатора
  • Затворы ПВХ с электроприводом
Автоматический сброс осадка по таймеру



ПРИНЦИП РАБОТЫ

Механическая предварительная очистка. Исходные стоки с высоким содержанием механических примесей подаются на барабанное сито/механическую решетку. Сточные воды поступают в приемную камеру, затем фильтруются сквозь отверстия расположенные на вращающемся барабане. С поверхности барабана механические включения удаляются статическим скребком и отводятся в шламовую емкость.

Реагентная обработка. Исходные стоки обрабатываются раствором коагулянта и флокулянта. Автоматические станции приготовления и дозирования реагентов обеспечивают высокоточную подачу рабочих растворов. Интенсивное и полное смешение реагентнов с водой и необходимое время контакта обеспечивает трубный флокулятор со встроенными статическими смесителями.

Напорная флотация. Обработанные реагентами сточные воды поступают во флотатор, который работает по схеме с рециркуляцией части очищенной воды, насыщаемой воздухом, что обеспечивает эффективную очистку сточных вод от скоагулированных тонкодисперсных взвешенных веществ и эмульгированных загрязнений.

Обезвоживание осадка. Для обезвоживания осадка применяется шнековый обезвоживатель или мешковый фильтр в зависимости от выбранной комплектации.

МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Монтаж

Монтаж комплекса осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

-установку контейнера на фундамент и крепление;

-подключение трубопроводов;

-подвод кабелей электропитания;

-подключение средств автоматизации.

ПНР

Наша сервисная служба осуществляет:

-шеф-монтажные и пусконаладочные работы;

-индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;

-поверку средств измерения;

-обучение персонала Заказчика.

Гарантия и сервис

Стандартная гарантия — 24 месяца.

Расширенная гарантия — 60 месяцев.

Экстренный выезд сервис инженера в течение 1 суток с момента обращения. Плановое техническое обслуживание по согласованной программе включающее: проверку состояния, регулировку, ревизию узлов, замену быстро изнашиваемых деталей.
