ВАЛДАЙ-ДОЖДЬ

  • УСТАНОВКА ДЛЯ ОЧИСТКИ ПОВЕРХНОСТНЫХ СТОКОВ (ДОЖДЕВЫХ, ЛИВНЕВЫХ, ТАЛЫХ СТОЧНЫХ ВОД)
  • ОЧИСТКА ДО ПДК РЫБОХОЗЯЙСТВЕННЫХ ВОДОЕМОВ
  • КОРОТКИЕ СРОКИ МОНТАЖНЫХ РАБОТ
  • ПУСКОНАЛАДОЧНЫЕ И СЕРВИСНЫЕ РАБОТЫ
  • ОБЛАСТЬ ПРИМЕНЕНИЯ:

    - ЖИЛЫЕ РАЙОНЫ, ПОСЕЛКИ

    - ДОРОГИ, МОСТЫ, РАЗВЯЗКИ

    - ТОРГОВО-СКЛАДСКИЕ ПРЕДПРИЯТИЯ

    - ПРОМЫШЛЕННЫЕ ПРЕДПРИЯТИЯ

    - АЭРОПОРТЫ, МОРСКИЕ ПОРТЫ (ОБЪЕКТЫ ИНФРАСТРУКТУРЫ)

ЭФФЕКТИВНОСТЬ УСТАНОВКИ: ПОКАЗАТЕЛИ ИСХОДНОГО СТОКА И КАЧЕСТВО ОЧИСТКИ

Показатель Единица измерения До очистки После очистки в Валдай-ДОЖДЬ
 Нефтепродукты мг/л 25 0,05
 Взвешенные вещества мг/л 500 3
 ХПК мгО2 100 30
 БПК мгО2 50 3



МОДЕЛЬНЫЙ РЯД

Модель комплекса Артикул Q, м3 Модификации
Валдай-ДОЖДЬ-2,5 30.01.01 2,5 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-5 30.01.02 5 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-10 30.01.03 10 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-15 30.01.04 15 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-20 30.01.05 20 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-25 30.01.06 25 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-32,5 30.01.07 32,5 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-40 30.01.08 40 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-50 30.01.09 50 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-65 30.01.10 65 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-80 30.01.11 80 Посмотреть 10 модификаций
Валдай-ДОЖДЬ-100 30.01.12 100 Посмотреть 10 модификаций



КОМПЛЕКТАЦИЯ ЛИВНЕВЫХ ОЧИСТНЫХ СООРУЖЕНИЙ ВАЛДАЙ-ДОЖДЬ

Состав установки Описание типовой установки Варианты модификаций

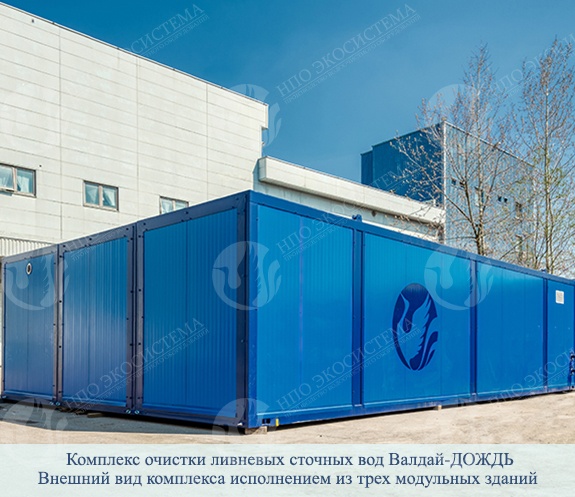

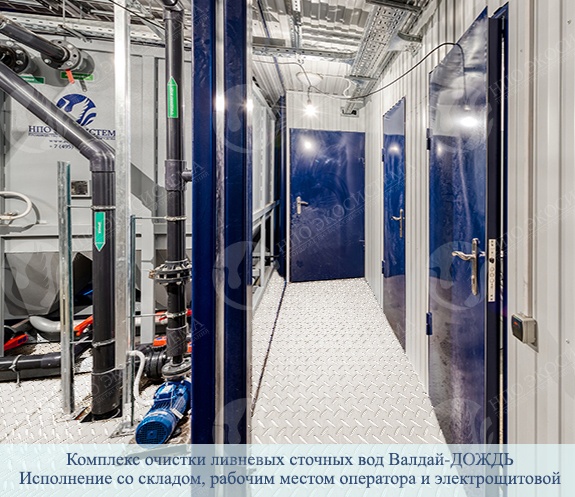

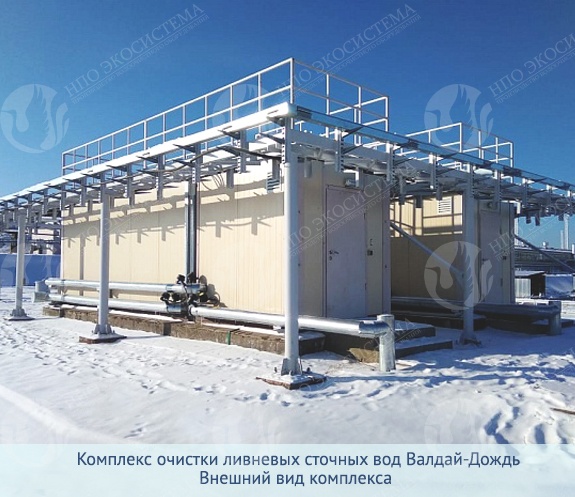

Сборное модульное здание

Здание состоит из одного и более составных утепленных модулей.
Оснащается системами отопления, приточно-вытяжной вентиляцией и освещением.
Сооружение рассчитывается для требуемой климатической зоны
Параметры здания по пожарно- техническим характеристикам (в соответствии с СП 2.13130.2009)
Категория по пожарной опасности — Д
Степень огнестойкости — IV
Класс конструктивной пожарной опасности — С0
Класс функциональной пожарной опасности — Ф5.1

  • Толщина сэндвич панелей
  • Цветовые решения
  • Тип отопления
  • Степень огнестойкости

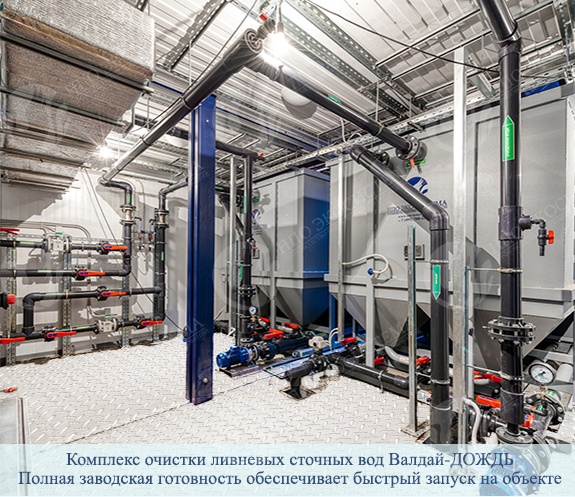

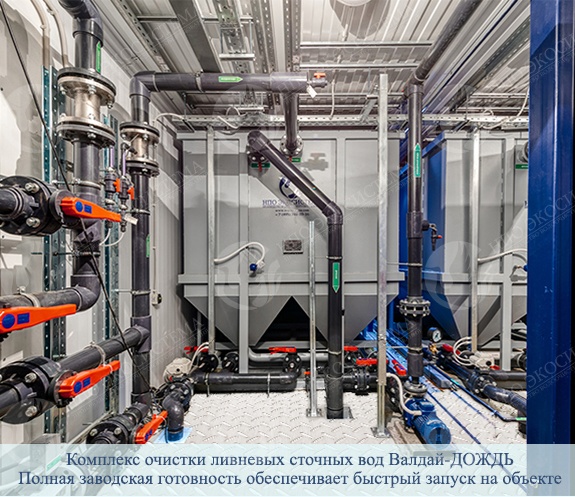

Ливнеблок

Сварная металлическая емкость, включающая:
тонкослойный отстойник;
безнапорный механический фильтр;
безнапорный сорбционный фильтр;
емкость очищенной воды
Защитное покрытие:
внутреннее — эпоксидная водостойкая грунт-эмаль
наружное — атмосферостойкая полиуретановая эмаль RAL7001

  • Материал исполнения оборудования
  • Насос откачки чистой воды
  • Электроприводная арматура на линии сброса осадка

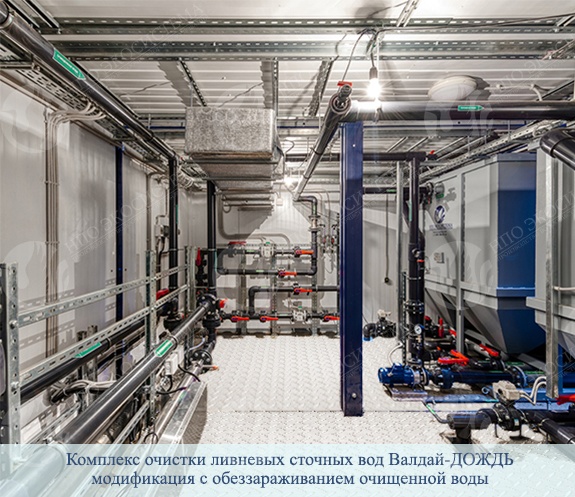

Установка УФ-обеззараживания очищенной воды

Доза облучения 30 мДж/см2
Насос промывки

  • Наличие/отсутствие

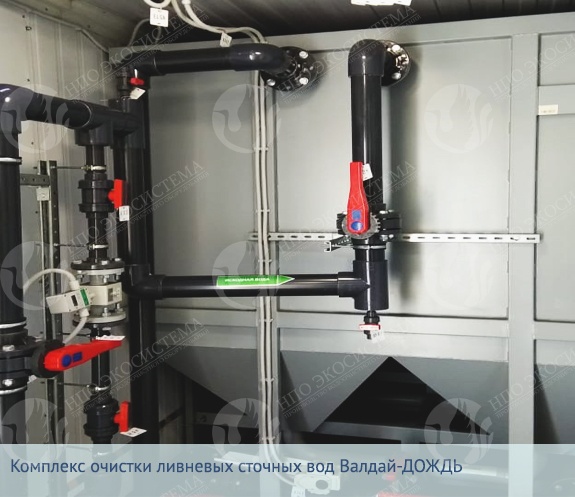

Комплект трубопроводов и запорно-регулирующей арматуры

В пределах 100 мм от границы контейнера
Материал — сталь, ПВХ, полипропилен
Тип запорной арматуры – ручная

  • Материал исполнения трубопроводов
  • Электроприводная арматура
Комплект силовых и управляющих кабелей Комплект силовых и управляющих кабелей, подключенных к локальным потребителям, кабеленесущие конструкции
Комплект КИП Датчики уровня в емкостях, датчик потока
  • Типы и марки приборов
ВРУ III-я категория электроснабжения, 380В, 50 Гц

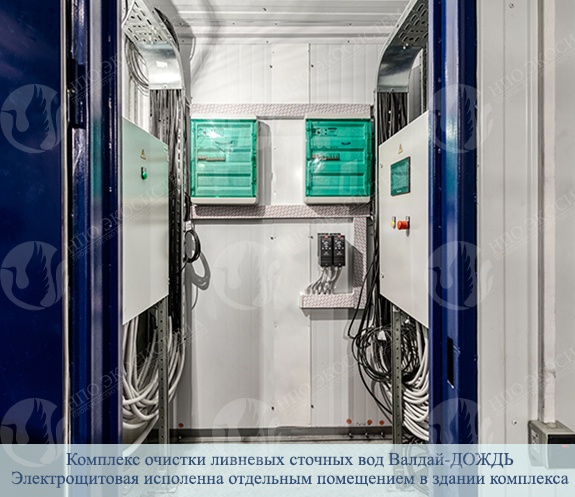

Шкаф управления Ручное и автоматическое управление технологическими электропотребителями
  • Тип и марка контроллера



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Наименование Описание Преимущества
Расходомер поступающих стоков Ультразвуковой расходомер с накладными датчиками, подключенный к шкафу управления
  • Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Установка УФ-обеззараживания воды Смонтирована в контейнере и подключена к электропитанию
  • Обеспечение требований по бактериологическим показателям очищенной воды
Насос откачки чистой воды

Трубопроводная обвязка с ручной арматурой в комплекте
Насос из нерж. стали с напором на выходе до 20 м, смонтированный и подключенный к электропитанию
Трубопроводная обвязка с ручной арматурой
Датчики уровня в емкости очищенной воды
Дооснащение шкафа управления (ПЛК) пуско-защитной арматурой

Подача очищенной воды под напором на повторное использование, либо на сброс
Задвижка сброса осадка Задвижка с электроприводом, смонтированная на трубопроводе сброса осадка и подключенный к электропитанию
Дооснащение шкафа управления (ПЛК). Открытие затвора — по таймеру
Автоматический сброс осадка из отстойника
Повышение надежности работы установки, снижение эксплуатационных затрат
Расходомер поступающих стоков

Расходомер ультразвуковой с накладными датчиками, смонтированный в контейнере и подключенный к электропитанию
Трубопроводная обвязка с ручной арматурой
Дооснащение шкафа управления (ПЛК) для подключения расходомера и передачи сигналов

Измерение и учет поступающих на очистку стоков, передача сигналов о работе оборудования
Датчик температуры воздуха

Датчик температуры воздуха, смонтированный в контейнере и подключенный к электропитанию
Дооснащение шкафа управления (ПЛК) для подключения датчика и передачи сигналов

Измерение температуры, сигнализация опасности замерзания воды
Загрузка — ЭКОКАРБОН Уголь + щебень Служит для очистки сточных вод



ПРИНЦИП РАБОТЫ

Отстаивание. Исходные стоки поступают в тонкослойный отстойник, где удаляется основная масса взвешенных веществ и свободных нефтепродуктов. Осадок выводится через трубопровод сброса осадка, нефтепродукты задерживаются полимерными плавающими бонами.

Механическая фильтрация. Осветленная вода поступает на механический фильтр с полимерной загрузкой, где удаляются остаточные взвеси и эмульгированные нефтепродукты.

Сорбционная очистка. Вода проходит угольный фильтр, где происходит финишная очистка от нефтепродуктов.

Обеззараживание воды. Фильтрат поступает на установку УФ-обеззараживания. Очищенная и обеззараженная до норм сброса в рыбохозяйственные водоёмы вода отводится под остаточным давлением.

МОНТАЖ И ПУСКОНАЛАДОЧНЫЕ РАБОТЫ

Монтаж

Монтаж коплекса осуществляется согласно руководству по эксплуатации, которое предоставляется вместе с оборудованием.

Монтаж включает:

-установку контейнера на фундамент и крепление;

-подключение трубопроводов;

-подвод кабелей электропитания;

-подключение средств автоматизации.

ПНР

Наша сервисная служба осуществляет:

-шеф-монтажные и пусконаладочные работы;

-индивидуальные и комплексные испытания оборудования с выходом на рабочий режим;

-поверку средств измерения;

-обучение персонала Заказчика..

Гарантия и сервис

Стандартная гарантия — 24 месяца.

Расширенная гарантия — 60 месяцев.

Экстренный выезд сервис инженера в течение 1 суток с момента обращения. Плановое техническое обслуживание по согласованной программе включающее: проверку состояния, регулировку, ревизию узлов, замену быстро изнашиваемых деталей.

ОБОРУДОВАНИЕ В СОСТАВЕ КОМПЛЕКСА ВАЛДАЙ-ДОЖДЬ
